熱靜力型蒸汽疏水閥的工作原理
熱靜力型蒸汽疏水閥利用蒸汽和凝結水的溫度差使熱敏感元件變形控制閥門啟閉，實現“排凝水、阻蒸汽”。初始狀態閥門開啟排冷空氣和低溫凝結水，溫度升高閥門關閉阻蒸汽，溫度降低閥門再開啟排凝結水。其常見類型有波紋管式、雙金屬片式和液體膨脹式，各有特點和適用場景。該疏水閥優點是利用溫度差動作無需外部動力、結構簡單等，缺點是對脈沖式負荷適應性差、可能夾帶蒸汽等。典型應用于蒸汽伴熱系統、小型換熱器等場景。選型需考慮最高工作溫度、最大工作壓力、排水溫度設定和排量需求等參數。它以“溫度差”為核心，適合對溫度控制要求高的場景，但對負荷波動適應性弱，選型要結合具體工況。
來源:http://tools.song123.com.cn/news.html | 作者:上海閥門新聞 | 發布時間: 6天前 | 27 次瀏覽 | 分享到:

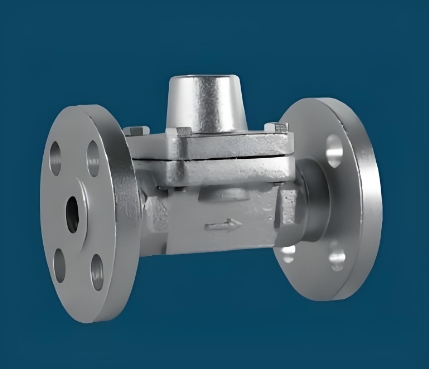

熱靜力型蒸汽疏水閥（又稱熱靜態疏水閥）是利用蒸汽和凝結水的溫度差引發熱敏感元件（如波紋管、雙金屬片等）變形，從而控制閥門啟閉的一類疏水閥。其核心工作原理是通過感知介質溫度變化，自動切換閥門狀態，實現 “排凝水、阻蒸汽” 的功能。以下是其詳細工作原理、分類及特點：

一、核心工作原理

  1. 初始狀態
    當管道或設備啟動時，內部充滿冷空氣或低溫凝結水，熱敏感元件（如波紋管、雙金屬片）處于伸展或原始狀態，閥門開啟，允許冷空氣和低溫凝結水快速排出。
  2. 溫度升高時的動作

    • 隨著蒸汽進入系統，介質溫度逐漸升高。

    • 熱敏感元件因溫度上升而膨脹或變形（如波紋管內的易揮發液體汽化膨脹，或雙金屬片因熱膨脹系數差異發生彎曲），推動閥芯關閉閥門，阻止高溫蒸汽泄漏。

  3. 溫度降低時的動作

    • 當凝結水積聚導致局部溫度下降時，熱敏感元件收縮或恢復原狀，閥芯重新開啟，排出凝結水。

    • 如此循環，始終保持以溫度為觸發信號，實現連續或間歇的排水過程。

二、常見類型及工作特點

熱靜力型疏水閥根據熱敏感元件的不同，主要分為以下幾類：

1. 波紋管式疏水閥

  • 敏感元件：金屬波紋管內充注易揮發液體（如酒精、氟利昂）。

  • 工作過程：

    • 低溫時（如凝結水或冷空氣），波紋管內液體處于液態，體積小，波紋管收縮，閥門開啟，快速排水。

    • 蒸汽接觸波紋管時，溫度升高，液體汽化膨脹，波紋管伸長，推動閥芯關閉閥門，阻止蒸汽泄漏。

    • 當凝結水再次積聚并降溫時，蒸汽冷凝，溫度下降，波紋管收縮，閥門重新開啟排水。

  • 特點：

    • 對溫度變化敏感，響應快，適合低溫差場景（如≤100℃）。

    • 耐水擊能力較強，可用于蒸汽主管、伴熱管線等。

    • 典型型號：斯派莎克 TB 系列、阿姆斯壯 881 系列。

2. 雙金屬片式疏水閥

  • 敏感元件：兩種熱膨脹系數不同的金屬片（如鋼 + 銅）焊接或軋制而成。

  • 工作過程：

    • 低溫時，雙金屬片保持平直，閥門開啟，排出凝結水。

    • 蒸汽通過時，溫度升高，雙金屬片因膨脹系數差異發生彎曲，推動閥芯關閉閥門。

    • 凝結水積聚降溫后，雙金屬片恢復平直，閥門再次開啟。

  • 特點：

    • 耐高溫性能較好（可達 250℃以上），適用于中高溫系統（如換熱器、烘干設備）。

    • 抗水擊能力較弱，需避免管道內劇烈水沖擊。

    • 典型型號：斯派莎克 T 系列、斯派莎克 TD 系列（部分型號）。

3. 液體膨脹式疏水閥

  • 敏感元件：密封腔體內充注熱膨脹系數大的液體（如石蠟、硅油）。

  • 工作過程：

    • 低溫時，液體體積小，閥芯在彈簧力作用下開啟，排出凝結水。

    • 蒸汽加熱液體使其膨脹，推動活塞或閥芯關閉閥門。

  • 特點：

    • 溫度控制精度高，可通過調節充液量設定排水溫度。

    • 適用于需要精確控制溫度的場景（如食品加工、醫藥行業的恒溫設備）。

三、優缺點分析

優點缺點
1. 直接利用溫度差動作，無需外部動力。1. 僅適用于連續或穩定的溫度變化場景，對脈沖式負荷適應性差。
2. 結構簡單，維護成本低。2. 疏水時可能夾帶少量蒸汽（尤其是溫度設定不合理時）。
3. 能有效排除空氣和不凝性氣體。3. 高溫環境下敏感元件易老化，壽命較短。
4. 適合低壓、低溫或溫度控制嚴格的系統。4. 對安裝方向（如水平或垂直）有一定要求。

四、典型應用場景

  1. 蒸汽伴熱系統：如管道保溫、儲罐伴熱，需精確控制溫度以防介質凝固。

  2. 小型換熱器：如空調機組、食品烘干設備，要求及時排出凝結水并保留熱量。

  3. 溫度敏感型工藝：醫藥滅菌設備、化工反應釜，需避免蒸汽泄漏導致溫度波動。

  4. 空氣加熱系統：如烘箱、熱風爐，需先排除初始冷空氣再進入正常疏水階段。

五、選型關鍵參數

  1. 最高工作溫度：需匹配系統蒸汽溫度，避免敏感元件失效。

  2. 最大工作壓力：確保閥體和密封結構能承受系統壓力。

  3. 排水溫度設定：根據工藝需求選擇疏水閥的開啟溫度（如低溫型、中溫型、高溫型）。

  4. 排量需求：根據凝結水生成量選擇合適通徑，避免疏水不及時或排量過剩。

總結

熱靜力型蒸汽疏水閥以 “溫度差” 為核心控制邏輯，通過熱敏感元件的變形實現自動疏水，具有結構簡單、響應靈敏的特點，尤其適合對溫度控制要求高的場景。但其對負荷波動的適應性較弱，選型時需結合具體工況的溫度、壓力和排水需求，確保系統高效、節能運行。
